 Заголовок сообщения: САУВЗ на ЁЖика
СообщениеДобавлено: 03 мар 2011, 17:42
Не в сети

Зарегистрирован: 31 янв 2011, 13:49
Сообщений: 15
Откуда: Иркутск
IP: RU Иркутск
Вчера установил САУВЗ, подробности здесь http://2126.ru/forum/index.php?topic=71169.0


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: САУВЗ на ЁЖика
СообщениеДобавлено: 03 мар 2011, 18:50
Не в сети
Администратор
Аватар пользователя

Зарегистрирован: 30 авг 2010, 11:03
Сообщений: 2394
Откуда: Украина, г. Запорожье
IP: UA Киев
Версия САУВЗ: 8007
что-то там картинок не видно..


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: САУВЗ на ЁЖика
СообщениеДобавлено: 04 мар 2011, 04:46
Не в сети

Зарегистрирован: 31 янв 2011, 13:49
Сообщений: 15
Откуда: Иркутск
IP: RU Иркутск
Там что-то сервер не конектится :((, надеюсь не на долго.



Ссылка в первом сообщении заработала.


Последний раз редактировалось Sergey08 04 мар 2011, 09:09, всего редактировалось 1 раз.

Вернуться наверх
 Профиль

 Заголовок сообщения: Re: САУВЗ на ЁЖика
СообщениеДобавлено: 04 мар 2011, 05:09
Не в сети

Зарегистрирован: 31 янв 2011, 13:49
Сообщений: 15
Откуда: Иркутск
IP: RU Иркутск
Прошу прощения за качество фоток с мобильного.


Вложения:

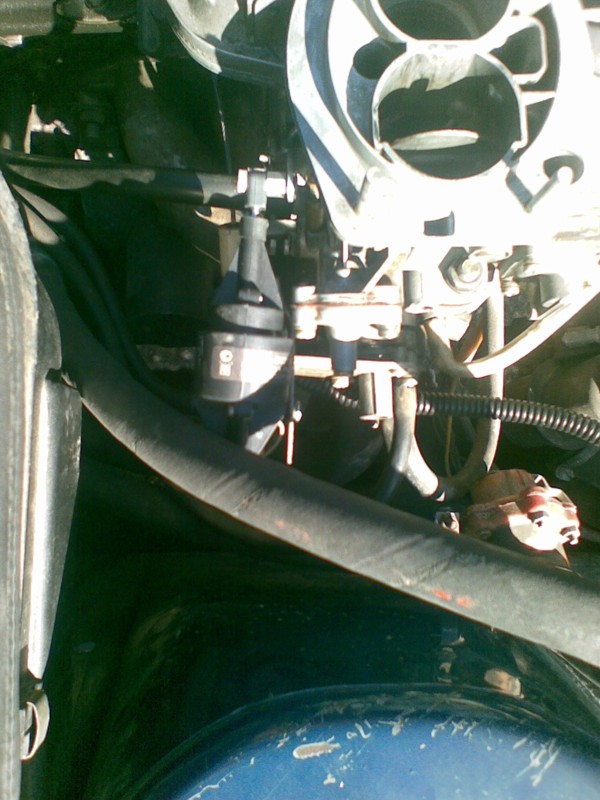

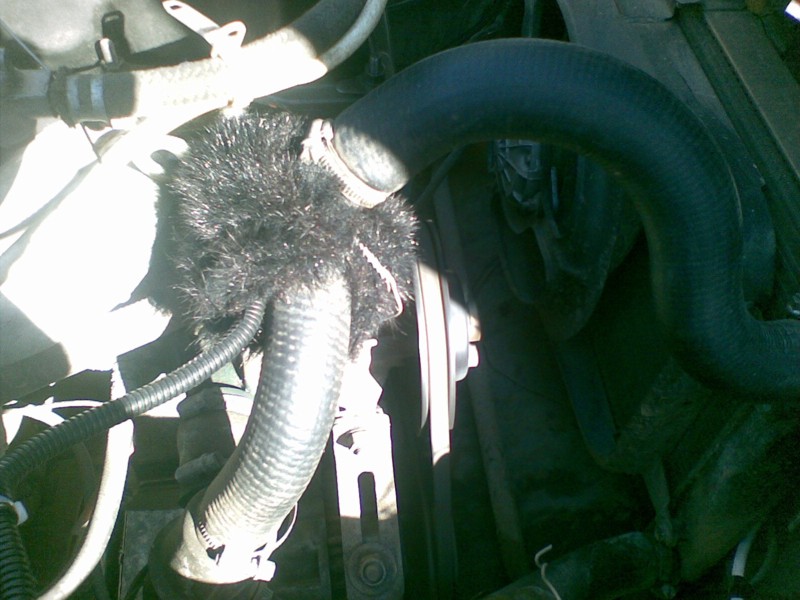

Комментарий к файлу: Термодатчик установил на патрубке ГБЦ. Зачистил от грязи и пыли, притянул датчик хомутом. Кусок пенопласта вырезал по форме патрубка и датчика, примотал изолентой. В гараже нашел кусок искуственного меха, одел датчик в шубу :)
САУВЗ на ЁЖика автоподсос и автозапуск на карбюратор.
02032011325.jpg [ 120.06 KIB | Просмотров: 4004 ]

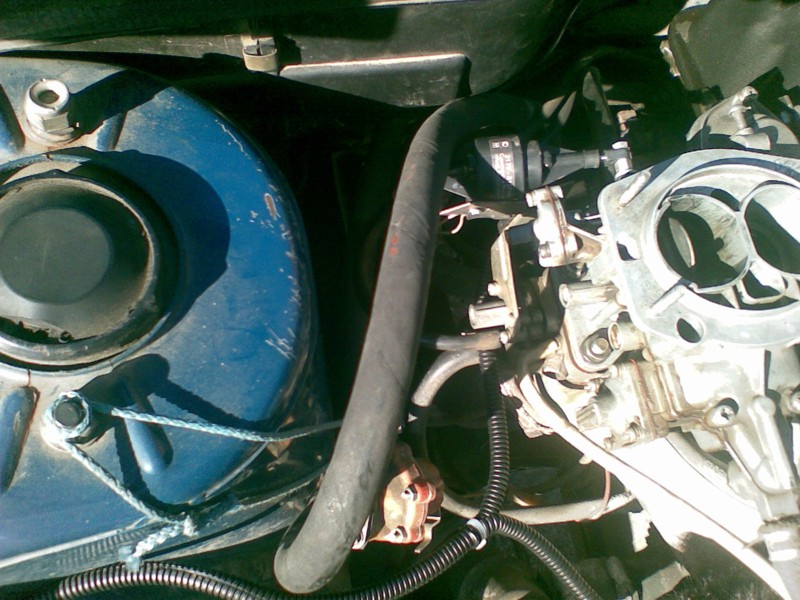

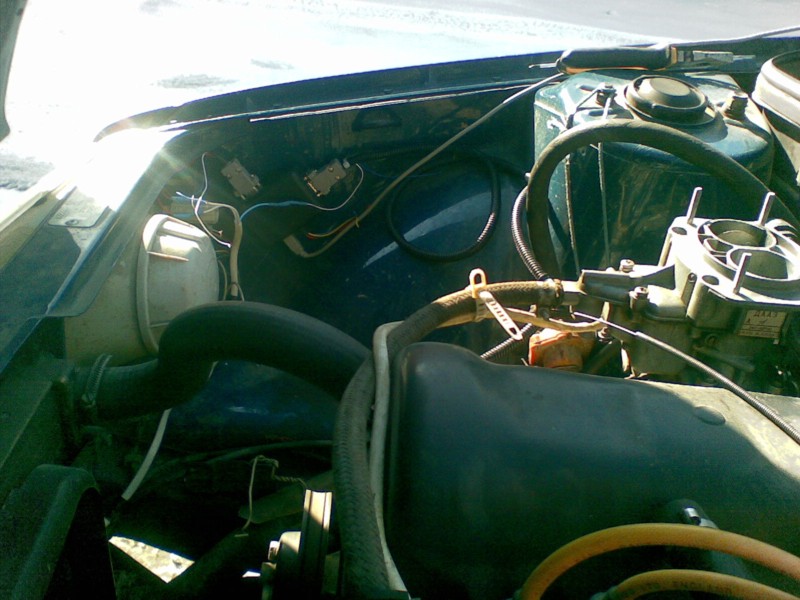

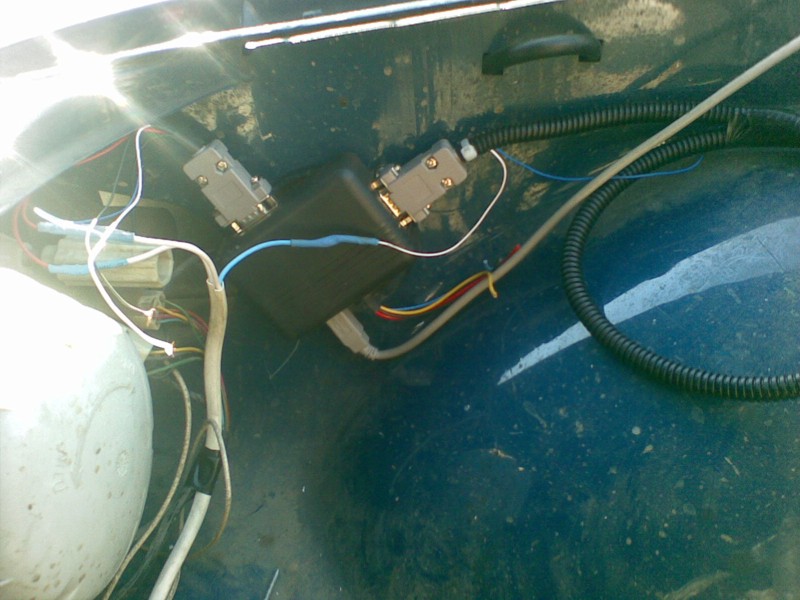

Комментарий к файлу: Блок САУВЗ удачно вписался на правую вертикальную стенку около фары. Просверлил два отверстия, закрепил саморезами.
САУВЗ на ЁЖика автоподсос и автозапуск на карбюратор.
02032011327.jpg [ 128.38 KIB | Просмотров: 4004 ]
САУВЗ на ЁЖика автоподсос и автозапуск на карбюратор.
02032011326.jpg [ 118.69 KIB | Просмотров: 4004 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: САУВЗ на ЁЖика
СообщениеДобавлено: 04 мар 2011, 05:12
Не в сети

Зарегистрирован: 31 янв 2011, 13:49
Сообщений: 15
Откуда: Иркутск
IP: RU Иркутск

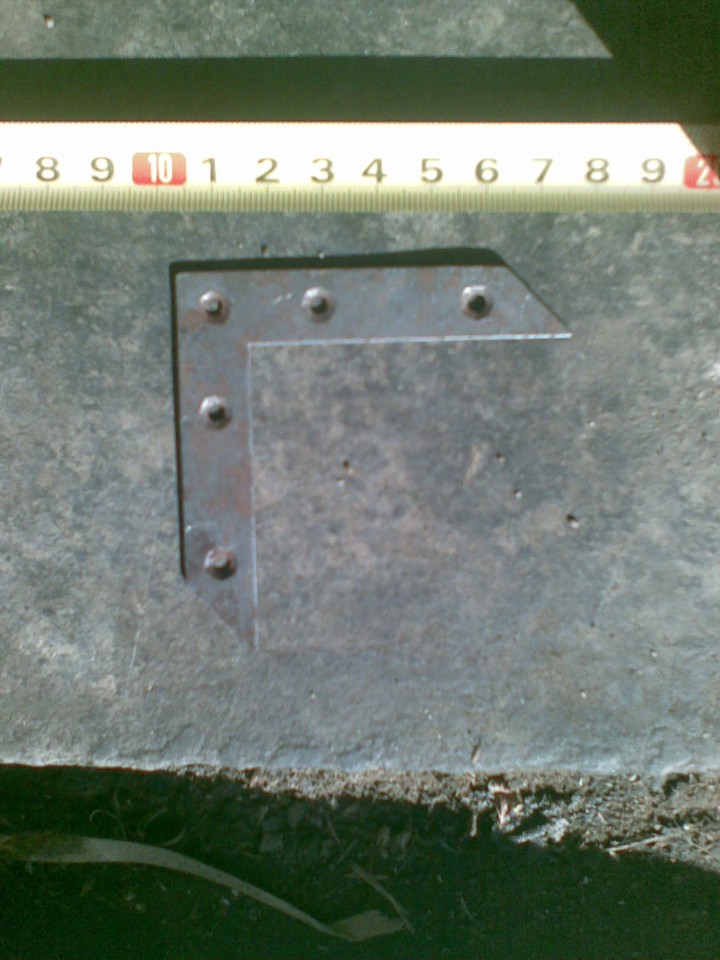

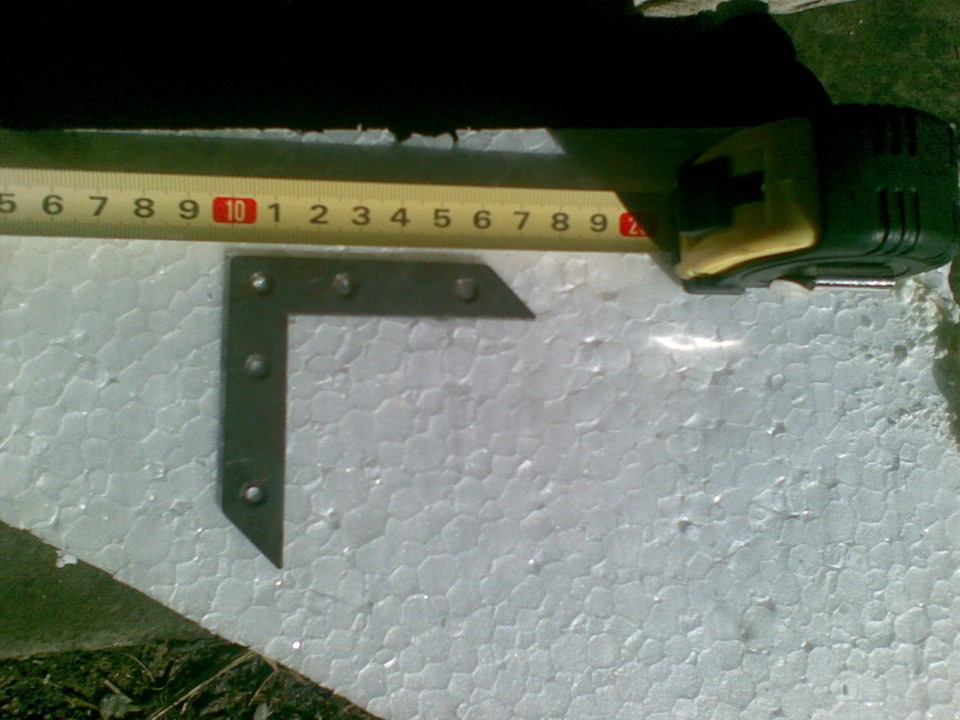

В гараже нашел уголок от старой деревянной оконной рамы.


Вложения:
САУВЗ на ЁЖика автоподсос и автозапуск на карбюратор.
02032011331.jpg [ 150.91 KIB | Просмотров: 4004 ]
САУВЗ на ЁЖика автоподсос и автозапуск на карбюратор.
02032011330.jpg [ 146.14 KIB | Просмотров: 4004 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: САУВЗ на ЁЖика
СообщениеДобавлено: 04 мар 2011, 05:35
Не в сети

Зарегистрирован: 31 янв 2011, 13:49
Сообщений: 15
Откуда: Иркутск
IP: RU Иркутск
СВЕРЛИТЬ НЕ ПРИШЛОСЬ!!! :happy: отверстия подошли идеально. Респект конструкторам ДААЗ, при проектировании карбюратора предусмотрели установку САУВЗ таким способом :lol:


Вложения:
САУВЗ на ЁЖика автоподсос и автозапуск на карбюратор.
02032011323.jpg [ 155.83 KIB | Просмотров: 4004 ]

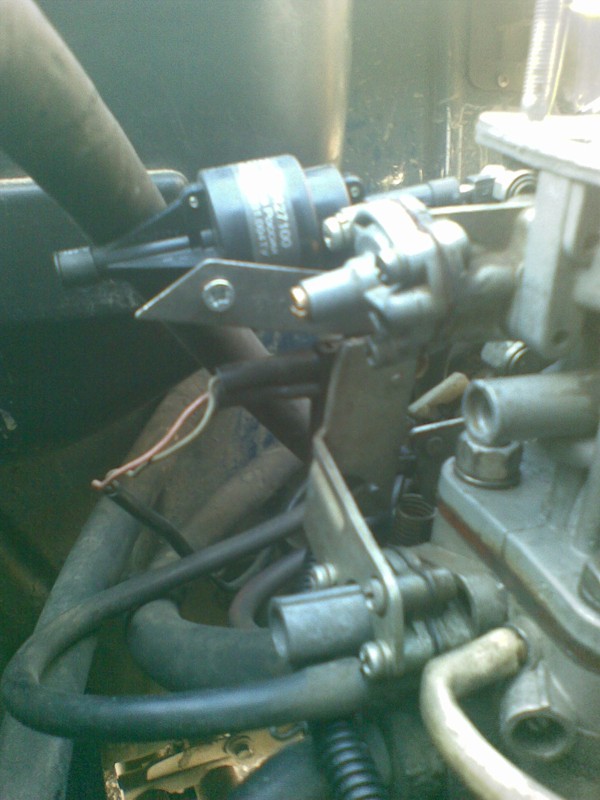

Комментарий к файлу: К кронштейну привод закрепил саморезом, а к рычагу ВЗ болтом М4 подходящей длинны.
САУВЗ на ЁЖика автоподсос и автозапуск на карбюратор.
02032011322.jpg [ 109.17 KIB | Просмотров: 4004 ]
Комментарий к файлу: Уголок установил под концевик и надежно притянул винтами. Немного подогнул по месту, чтобы ось привода была перпендикулярна оси воздушной заслонки. Перекосов быть не должно.
САУВЗ на ЁЖика автоподсос и автозапуск на карбюратор.
02032011321.jpg [ 129.82 KIB | Просмотров: 4004 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: САУВЗ на ЁЖика
СообщениеДобавлено: 04 мар 2011, 05:43
Не в сети

Зарегистрирован: 31 янв 2011, 13:49
Сообщений: 15
Откуда: Иркутск
IP: RU Иркутск

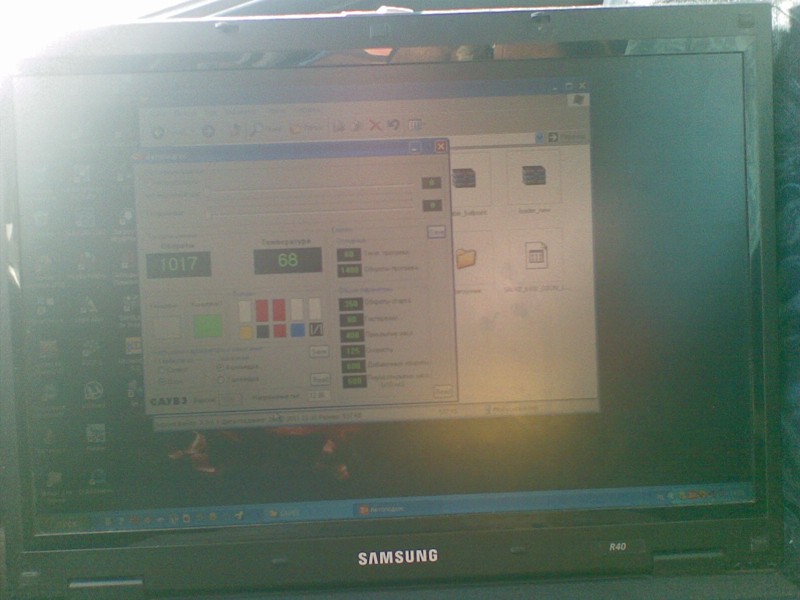

Подключил ноут, залил седьмую прошивку. Поэксперементировал с настройками, но в конце концов вернул настройки изготовителя.


Вложения:
САУВЗ на ЁЖика автоподсос и автозапуск на карбюратор.
02032011329.jpg [ 90.18 KIB | Просмотров: 4003 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: САУВЗ на ЁЖика
СообщениеДобавлено: 04 мар 2011, 10:52
Не в сети
Администратор
Аватар пользователя

Зарегистрирован: 30 авг 2010, 11:03
Сообщений: 2394
Откуда: Украина, г. Запорожье
IP: UA Киев
Версия САУВЗ: 8007
Спасибо за подробный отчет! :drink:


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: САУВЗ на ЁЖика
СообщениеДобавлено: 05 мар 2011, 05:23
Не в сети

Зарегистрирован: 05 сен 2010, 20:34
Сообщений: 141
Откуда: Новосибирск
IP: RU Новосибирск
Кстати, кнопка "сброс в заводские настройки" не помешала бы :)

_________________
Администратор ОКА-КЛУБА в Новосибирске
Пост-гарантийный ремонт САУВЗ-7 в Новосибирске. Гарантийный ремонт - по согласованию с Админом.
