 Заголовок сообщения: кнопки для управления
СообщениеДобавлено: 23 фев 2011, 09:09
Не в сети

Зарегистрирован: 22 фев 2011, 17:00
Сообщений: 5
Откуда: Киев
IP: UA Киев
Версия САУВЗ: 0
Добрый день,

Поделитесь опытом кто какие кнопки использует для:
1. включения\выключения ручного режима;
2. регулировки положения заслонки вручную.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: кнопки для управления
СообщениеДобавлено: 23 фев 2011, 11:42
Не в сети

Зарегистрирован: 06 сен 2010, 13:25
Сообщений: 233
Откуда: Россия, Чита
IP: RU Чита
panalex писал(а):
Добрый день,

Поделитесь опытом кто какие кнопки использует для:
1. включения\выключения ручного режима;
2. регулировки положения заслонки вручную.

1. - кнопка включения подогрева сидений от 10-ки (не помню - был ли там фиксатор, но если и был, то я его ампутировал)
2. - кнопки стеклоподъемника тоже с 10-ки.
Привлекательно тем, что все кнопки выполнены в одном стиле; при включении габаритов кнопка вкл/выкл ручного режима подсвечивается встроенным (штатно) светодиодом; о включении ручного режима, а также о работе САУВЗ информирует штатно встроенный в кнопку 2 светодиод.
На фото ниже видны кнопки: над регулятором яркости подсветки приборов - кнопка включения ручного режима; над прикуривателем - кнопки регулировки ВЗ.
Без подсветки (габариты выкл.):
кнопки для управления. САУВЗ - автозапуск и автоподсос на карбюратор.
С подсветкой (вкл. габариты), ручной режим выключен, двигатель прогрет:
кнопки для управления. САУВЗ - автозапуск и автоподсос на карбюратор.
С подсветкой (вкл. габариты), ручной режим включен:
кнопки для управления. САУВЗ - автозапуск и автоподсос на карбюратор.


Вернуться наверх
 Профиль

СообщениеСообщение было удалено | удалил: влад | 01 мар 2011, 08:05.
Причина: не нравится
 Заголовок сообщения: Re: кнопки для управления
СообщениеДобавлено: 01 мар 2011, 08:07
Не в сети

Зарегистрирован: 11 окт 2010, 05:11
Сообщений: 249
IP: RU Красноярск
Они все не фексируюшие!


Вложения:
кнопки для управления автоподсос и автозапуск на карбюратор.
17042010350.jpg [ 216.2 KIB | Просмотров: 5942 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: кнопки для управления
СообщениеДобавлено: 04 мар 2011, 17:34
Не в сети

Зарегистрирован: 03 янв 2011, 11:55
Сообщений: 35
IP: RU Красноярск

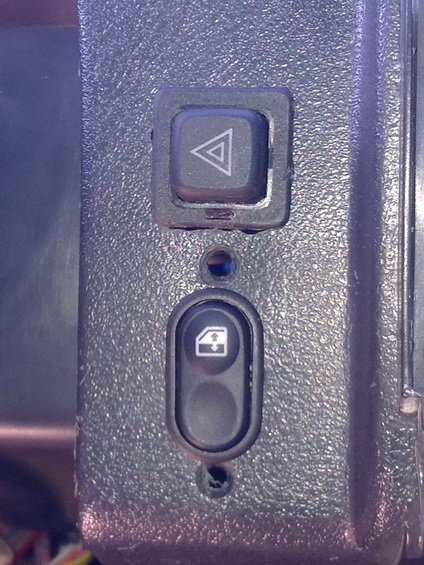

Как доктор прописал (без фиксаций).
У аварийки удалил фиксатор, подсветка желтый диод, дублирует индикатор на панели приборов.
Дырки потом по теплу заделаю (остались от "подсоса").


Вложения:
кнопки для управления автоподсос и автозапуск на карбюратор.
30012011142_.jpg [ 128.64 KIB | Просмотров: 5867 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: кнопки для управления
СообщениеДобавлено: 04 мар 2011, 19:25
Не в сети

Зарегистрирован: 09 сен 2010, 16:23
Сообщений: 22
Откуда: Тверь
IP: RU Санкт-Петербург
вкл/выкл ручного режима - кнопка открывания багажника 2110
упр. заслонкой - кнопка эл. стеклоподъемника со стрелками
(фото к сожалению нет).


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: кнопки для управления
СообщениеДобавлено: 20 мар 2011, 10:05
Не в сети

Зарегистрирован: 19 мар 2011, 15:03
Сообщений: 8
IP: RU Иркутск
Версия САУВЗ: 0
помогите подключить кнопки.. что то я не могу
у меня вот такая кнопка http://s4.images.drive2.ru/user.blog.ph ... -large.jpg
какие контакты подключать и куда что бы можно было регулировать больше меньше? Д и неплохо бы схемку кнопки ручного режима


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: кнопки для управления
СообщениеДобавлено: 20 мар 2011, 11:25
Не в сети

Зарегистрирован: 09 сен 2010, 16:23
Сообщений: 22
Откуда: Тверь
IP: RU Санкт-Петербург
1nfern0 писал(а):
помогите подключить кнопки.. что то я не могу
у меня вот такая кнопка http://s4.images.drive2.ru/user.blog.ph ... -large.jpg
какие контакты подключать и куда что бы можно было регулировать больше меньше? Д и неплохо бы схемку кнопки ручного режима

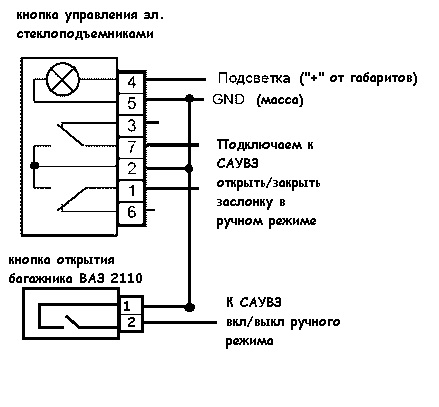

Вот схема:
Вложение:
кнопки для управления автоподсос и автозапуск на карбюратор.
shema.jpg [ 41.83 KIB | Просмотров: 5791 ]


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: кнопки для управления
СообщениеДобавлено: 20 мар 2011, 15:52
Не в сети

Зарегистрирован: 19 мар 2011, 15:03
Сообщений: 8
IP: RU Иркутск
Версия САУВЗ: 0
надо эту схему включить в схему САУВЗ


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: кнопки для управления
СообщениеДобавлено: 10 апр 2011, 16:32
Не в сети

Зарегистрирован: 06 сен 2010, 21:57
Сообщений: 16
Откуда: Ukraine KIEV
IP: UA Киев

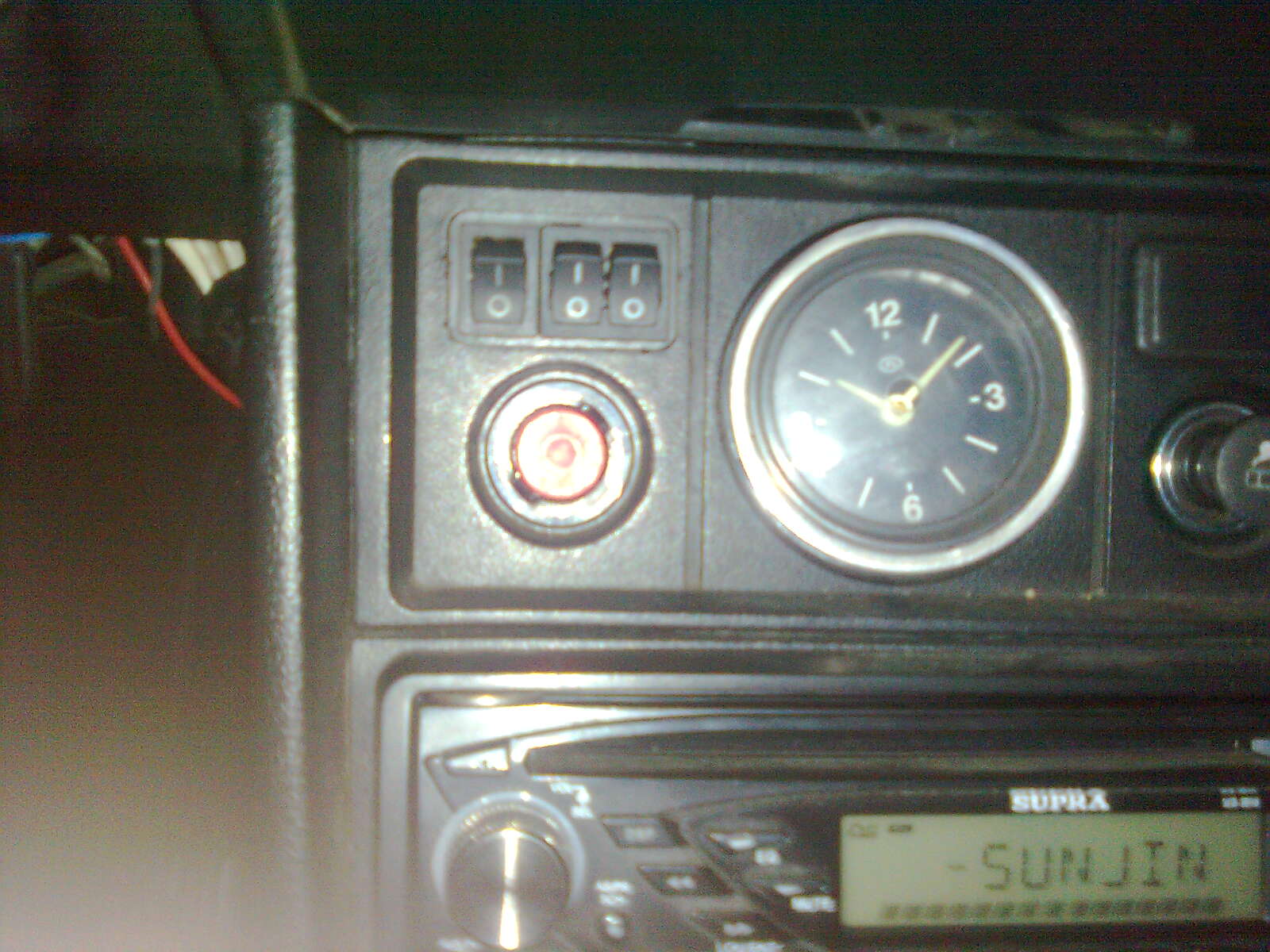

Я на свое авто сделал такую
кнопки для управления. САУВЗ - автозапуск и автоподсос на карбюратор.кнопки для управления. САУВЗ - автозапуск и автоподсос на карбюратор.кнопки для управления. САУВЗ - автозапуск и автоподсос на карбюратор.
