admin
|
 Добавлено: 05 окт 2011, 14:52 |
|
 |
| Администратор |
 |
Зарегистрирован: 30 авг 2010, 11:03
Сообщений: 2530
Откуда: Украина, г. Запорожье
IP: EE
Версия САУВЗ: 8007
|
думаю такая модель вряд ли появится...на плате САУВЗ даже предусмотрено место для подключения к высоковольтному входу тахометра (к катушке), но контатная система сейчас уже такая редкость что мне даже не на ком тесты проводить  На много лучше и проще поставить БСЗ.
|
|
| Вернуться наверх |
|
 |
|
влад
|
Добавлено: 05 окт 2011, 17:50 |
|
Зарегистрирован: 11 окт 2010, 05:11
Сообщений: 249
IP: RU Красноярск
|
admin писал(а): влад, у тебя МПСЗ обороты откуда берет? С ДХ или ДПКВ? Если с ДХ, то можно, если с ДПКВ, то нет. Так куда подключить провод САУВЗ к МПСЗ!
|
|
| Вернуться наверх |
|
|
|
admin
|
Добавлено: 05 окт 2011, 18:01 |
|
|
| Администратор |
|
Зарегистрирован: 30 авг 2010, 11:03
Сообщений: 2530
Откуда: Украина, г. Запорожье
IP: EE
Версия САУВЗ: 8007
|
|
К выходу тахометра МПСЗ-ZH.
Это 10-й контакт разъема Х2 МПСЗ-ZH. Этот же провод притянуть к +12 резистором 1кОм. Выход тахометра МПСЗ-ZH с открытым коллектором, т.е. блок МПСЗ-ZH формирует на этом выходе импульсы замыкая этот выход транзистором на массу...в точности так же это делает датчик холла в обычном бесконтактном зажигании.
|
|
| Вернуться наверх |
|
|
|
влад
|
Добавлено: 06 окт 2011, 04:43 |
|
Зарегистрирован: 11 окт 2010, 05:11
Сообщений: 249
IP: RU Красноярск
|
|

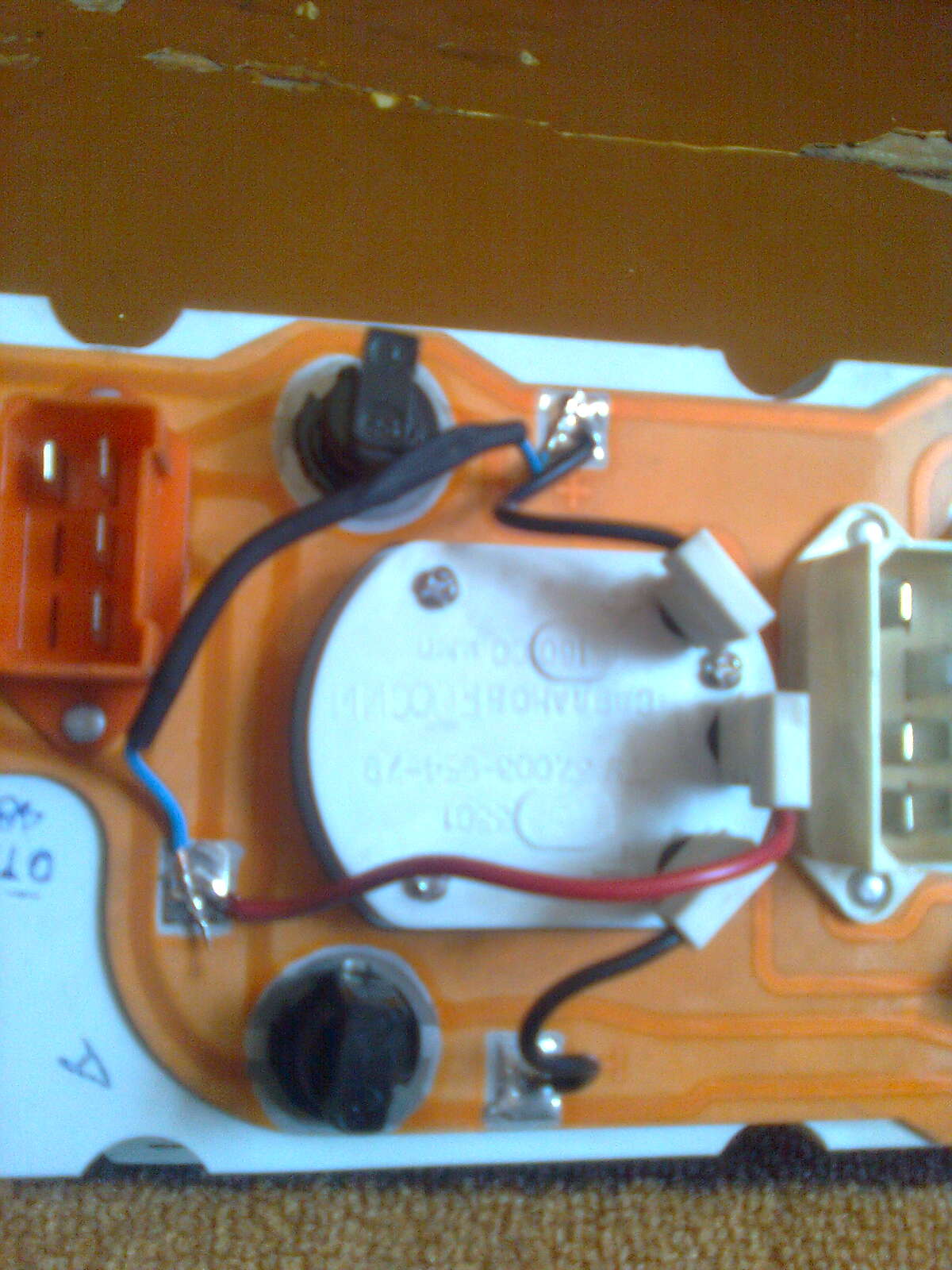

Резистор в термоусадке! Резистор на 1кОм,одним концом на плюс одним концом на вход тахометра как по схеме МПСЗ,и не хочет всеровно работать САУВЗ автоматическом режиме!
| Вложения: |
17042010400.jpg [ 185.88 KIB | Просмотров: 2035 ]
|
|
|
| Вернуться наверх |
|
|
|
admin
|
Добавлено: 06 окт 2011, 07:24 |
|
|
| Администратор |
|
Зарегистрирован: 30 авг 2010, 11:03
Сообщений: 2530
Откуда: Украина, г. Запорожье
IP: EE
Версия САУВЗ: 8007
|
|
1. Резистор точно 1кОм?
2. Отключи штатный тахометр от этой цепи (сними красный проводок).
|
|
| Вернуться наверх |
|
|
|
влад
|
Добавлено: 06 окт 2011, 17:55 |
|
Зарегистрирован: 11 окт 2010, 05:11
Сообщений: 249
IP: RU Красноярск
|
|
Да на 1 кОм!
Завтра по пробую от кинуть провод!
|
|
| Вернуться наверх |
|
|
|
влад
|
Добавлено: 07 окт 2011, 15:56 |
|
Зарегистрирован: 11 окт 2010, 05:11
Сообщений: 249
IP: RU Красноярск
|
|
От кинул провод бес полезно,не слушается!
|
|
| Вернуться наверх |
|
|
|
admin
|
Добавлено: 07 окт 2011, 16:04 |
|
|
| Администратор |
|
Зарегистрирован: 30 авг 2010, 11:03
Сообщений: 2530
Откуда: Украина, г. Запорожье
IP: EE
Версия САУВЗ: 8007
|
|
Влад, все-таки попробуй светодиод туда подключить как я говорил. Если он тоже не будет мигать, то можно с уверенностью говорить о неисправности выхода МПСЗ.
|
|
| Вернуться наверх |
|
|
|
влад
|
Добавлено: 07 окт 2011, 19:43 |
|
Зарегистрирован: 11 окт 2010, 05:11
Сообщений: 249
IP: RU Красноярск
|
|
| Вернуться наверх |
|
|
|
влад
|
Добавлено: 08 окт 2011, 12:50 |
|
Зарегистрирован: 11 окт 2010, 05:11
Сообщений: 249
IP: RU Красноярск
|
|
Все тоже самое светодиод ели горит! На недели буду устанавливать тахометр переделанный под МПСЗ,там и будет известно работает выход тахометра МПСЗ или нет!
|
|
